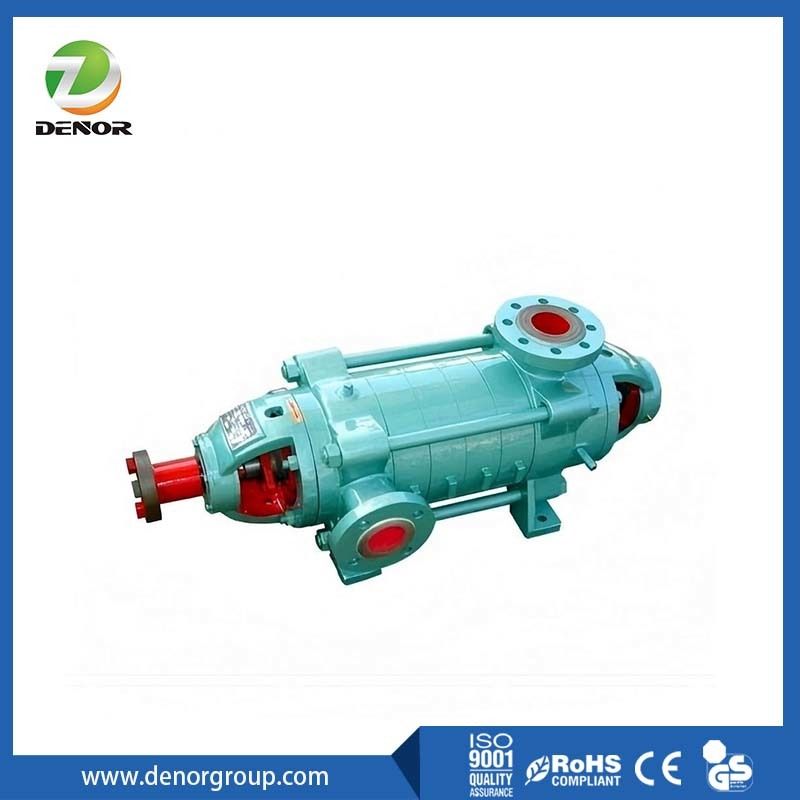

MD Yatay Santrifüj Çok Kademeli Pompa
MD serisi yatay çok kademeli santrifüj pompa, yatay tek emişli çok kademeli bir santrifüj pompadır. Ülke tarafından önerilen yüksek verimli ve enerji tasarruflu ürünlerin hidrolik modelini benimser ve sektörde lider konumdadır. Yüksek verimlilik, geniş performans aralığı, güvenli ve istikrarlı çalışma, düşük gürültü, uzun ömür: kolay kurulum ve bakım avantajlarına sahiptir.
MD tipi aşınmaya dayanıklı madencilik için model anlamı ve uygulanabilir koşullarçok kademeli santrifüj pompa:
Örneğin: MD155-67x9
MD—madencilik için çok kademeli bir santrifüj pompadır
155—Pompanın tasarım noktası debisi 155m3/sa
67—pompanın tek kademeli tasarım noktası 67m basınca sahiptir
9—Pompanın kademe sayısı 9'dur
D serisi madenlerde, fabrikalarda ve şehirlerde su temini ve drenaj işleri için uygundur. Sıvıların sıcaklığı 80℃'ün üzerinde olmamalıdır.
MD serisi yatay çok kademeli santrifüj pompa, partikül içeriği %1,5'ten az ve partikül boyutu 0,5 mm'den fazla olmayan ortamın taşınması için uygulanabilir. Özellikle nötr maden suyu ve diğer benzer atık sular için sunulmaktadır. Sıvının sıcaklığı -20℃ ile 80℃ arasında olmalıdır.
DF serisi katı partikül içermeyen aşındırıcı sıvıları taşımak için kullanılabilir. Sıvı sıcaklık aralığı: -20℃-105℃
DG serisi düşük/orta/yüksek basınçlı kazanlarda su temini ve ayrıca fabrikalarda veya şehirlerde yüksek basınçlı su temini ve drenajı için uygundur. Sıvı sıcaklık aralığı: -20℃-150℃
Uygulama:
MD serisi santrifüj su pompası, %1,5'ten fazla olmayan katı partikül içeriğine sahip nötr maden suyu (partikül boyutu 0,5 mm'den az) ve diğer benzer atık suları taşımak için kullanılır ve taşınan ortamın sıcaklığı 80 ℃'den fazla değildir, çelik fabrikaları, Maden drenajı, kanalizasyon taşımacılığı ve diğer durumlar için uygundur.
1. Temiz su koşullarında (katı partiküller 0,1 mm'den az), 5000 saatlik çalışmadan sonra büyük bir onarım yoktur ve verimlilik düşüşü %6'yı geçmez;
2. %0,1 ila %1 arasında katı partikül içeren atık su koşulunda, büyük onarım olmaksızın 3000 saat çalışma, verimlilik düşüşü %5'i geçmez;
3. %1 ila %5 arasında katı partikül içeren atık su koşulunda, büyük onarım olmaksızın 2000 saat çalışma, verimlilik düşüşü %6'yı geçmez.
Yapı:
1. Stator kısmı esas olarak ön kısım, orta kısım, kılavuz kanat, arka kısım, yatak çerçevesi, denge odası kapağı ve çubuklar ve somunlarla entegre edilmiş diğer parçalardan oluşur. Ön ve arka kısımların her iki tarafı, cıvata ve somunlarla pompa tabanına sabitlenmiştir.
2. Rotor bileşenleri esas olarak çark, çark durdurma manşonu, denge durdurma manşonu, denge diski ve mil manşonu parçalarından oluşur ve küçük yuvarlak somunlarla sıkılır ve dönmeyi önlemek için düz kama ile mile sabitlenir. Tüm rotor, her iki uçtaki yataklar üzerinde desteklenir. Rotor, elastik bir pim kaplini ile elektrik motoruna doğrudan bağlanır.
3. Genleşmeyi telafi etmek için, son kademe ile denge bloğu arasına dişli bir yastık takılır. Pompa revize edildiğinde bu kısım değiştirilmelidir.
4. Madencilik için aşınmaya dayanıklı çok kademeli santrifüj pompa, eksenel kuvveti tamamen ve otomatik olarak dengeleyebilen bir denge diski hidrolik denge cihazı kullanır. Cihaz, dört parçadan oluşur: bir denge plakası, bir denge diski, bir denge manşonu ve bir denge durdurma manşonu.
Parametre Verileri:
| Debi |
3.7-1350m3/sa |
| Basınç |
49-1800m |
| Verimlilik |
%32-%84 |
| Ağırlık |
78-3750kg |
| Motor Gücü |
3-1120kw |
| Kavitasyon Payı |
2.0-7.0m |
