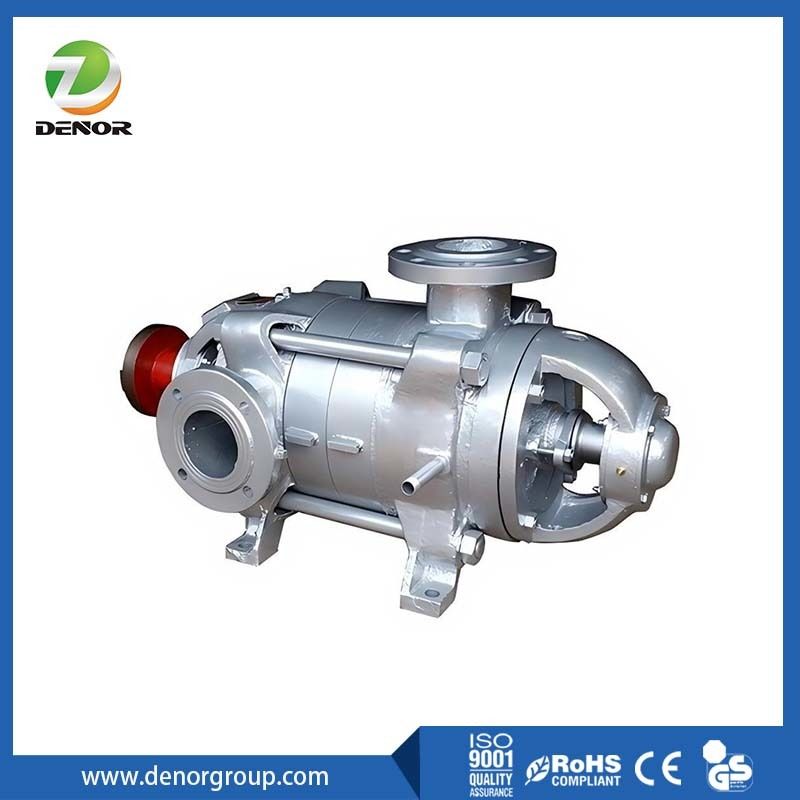

DF Yatay Çok Kademeli Santrifüj Pompa

DF Yatay Çok Kademeli Santrifüj Pompa katı parçacıklar içermeyen korozyona dayanıklı sıvıların taşınması için uygun, tek emişli, çok kademeli, segmentli korozyona dayanıklı bir kimyasal santrifüj pompadır. Taşıma ortamının sıcaklığı -20℃~105℃'dir ve izin verilen giriş basıncı 0,6 MPa'dır. Pompanın akışkan parçaları için iki tür malzeme vardır: dökme çelik ve dökme paslanmaz çelik. Sipariş verirken, malzemenin adı, konsantrasyonu, giriş basıncı, çalışma sıcaklığı ve korozyon derecesine göre pompanın malzemesi ve sızdırmazlık tipi ve pompa yapısı makul bir şekilde seçilmelidir.

DF Yatay Çok Kademeli Santrifüj Pompalar katı parçacıklar içermeyen temiz su veya aşındırıcı sıvıları taşımak için tasarlanmış, yatay olarak monte edilmiş, tek emişli santrifüj pompalar serisidir ve birden fazla çarkı seri halinde kullanarak yüksek basınca ulaşır. Bölüm kasaları, yatay girişler ve dikey çıkışlarla inşa edilmişlerdir; DF tanımı, genellikle paslanmaz çelikten yapılan, aşındırıcı sıvılar için uygun bir pompayı gösterir.

1. Stator kısmı: Pompa gövdesi (su giriş ve çıkış bölümü, orta bölüm), kılavuz kanatlar vb.'den oluşur ve çekme çubukları aracılığıyla vidalarla sabitlenerek kapalı bir çalışma odası oluşturur.
2. Rotor kısmı: Bir mil, bir çark, bir mil manşonu ve bir denge diski cihazından oluşur. Mil iletimi sayesinde, çark santrifüj kuvveti oluşturmak üzere döndürülür ve böylece ortamın akışını sağlar.
3. Rulman kısmı: Rulman gövdesi, rulman ve rulman salmastrasından oluşur. Rulman, mili destekleme rolünü oynar ve milin normal ve istikrarlı çalışmasını sağlar.
4. Sızdırmazlık kısmı: Salmastra contaları ve mekanik contalar olmak üzere ikiye ayrılır; salmastra contaları esas olarak sızdırmazlık gereksinimlerinin sıkı olmadığı veya ortamın katı parçacıklar içerdiği durumlarda kullanılırken, mekanik contalar yüksek sıcaklık, yüksek basınç ve aşındırıcı koşullar için uygundur ve sızdırmazlık konusunda sıkı gereksinimleri vardır. Pompa durumunda, her iki conta da pompadaki ortamın dışarı akmasını önleyerek ve ayrıca pompanın sızdırmazlığını sağlayarak pompanın iki ucunu sızdırmaz hale getirme rolünü oynar.

Yapı:

1. Kentsel su temini ve yüksek basınç takviyesi.
2. Endüstriyel sirkülasyon sistemi ve işleme sistemi.
3. Kazan, yoğuşma sistemi, yüksek katlı bina veya yangınla mücadele sistemi için su temini.
4. Uzun mesafe su transferi.
5. ​​​​Soğutma suyu sistemi.
