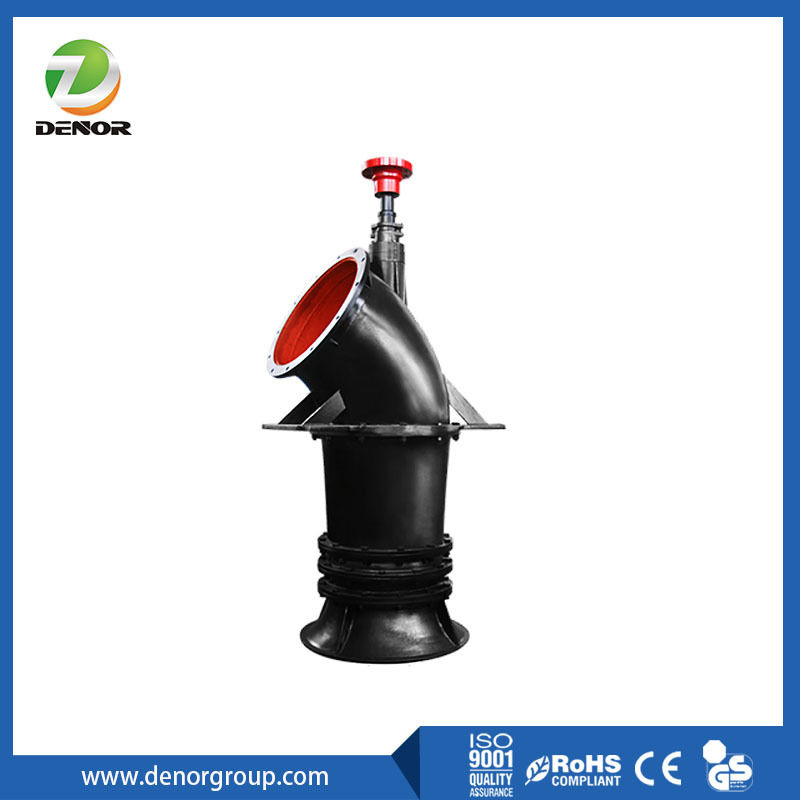

ZLB Dikey Aksyal Akış Pompası
ZLB dikey aksyal akış pompası, Denor tarafından geliştirilen küçük ve orta boyutlu aksyal akış pompasıdır.Yüksek verimlilik ile karakterize edilir., iyi kavitasyon performansı, kolay montaj ve bakım; ve aynı zamanda, en son bilgi kontrol teknolojisi ile birleştirildiğinde,bağımsız olarak geliştirilen akıllı su pompası sistemi yapılandırılabilir, otomatik izleme fonksiyonu ile.
Uygulama
Bu ürün serisi,Fiziksel ve kimyasal özelliklere sahip temiz su veya diğer sıvılarYakınSuTaşıyıcı ortamının sıcaklığı en fazla50oC. Büyük ölçekli su koruma projelerinde, tarım arazileri sulama, endüstriyel su taşıma projelerinde yaygın olarak kullanılırlar.Kentsel su temini ve drenaj ve su yönlendirme projeleri.
Performans parametreleri tablosu (düşük başlık ve büyük akış)
| Model |
Kapasite(m3/s) |
Kurulum açısı |
Baş(m) |
Pompa verimliliği(%) |
Çapa gücü(kW) |
Hız(rpm) |
Sürücü dış çapı(mm) |
| 1200ZLB-125 |
3.16 |
-6 |
3.5 |
84.2 |
127.6 |
490 |
970 |
| 3.36 |
- 4 |
3.9 |
84.5 |
150.4 |
| 3.67 |
-2 |
4.1 |
85.1 |
174.8 |
| 4.17 |
0 |
4.1 |
85.5 |
196 |
| 4.41 |
2 |
4.4 |
85.7 |
219.6 |
| 4.68 |
4 |
4.6 |
84.7 |
247.8 |
Standart yapılandırma malzeme tablosu
| Parça açıklaması |
Su |
Kanalizasyon |
| GB |
ASTM |
GB |
ASTM |
| Süpme koni |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Kılavuz bıçağı gövde |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| İndirici |
HT250 |
A4835 |
ZG07Cr19Ni10 |
CF8 |
| İndirici odası |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Çıkış bükme borusu |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Çapa kapağı |
06Cr19Ni10 |
304 |
14Cr17Ni2 |
431 |
| Şaktı |
40Cr |
5140 |
20Cr13 |
A276-420 |
| Bağlantı |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Kılavuz rulmanı |
Lastik rulman |
/ |
Tordon yatakları |
/ |
| Bağırsak kutusu |
HT250 |
A4835 |
QT500-7 |
Gr.80-55-06 |
| Paket mühürü |
PTFE |
/ |
PTFE |
/ |
| İtme radyal sakallı |
Yumruk rulmanı |
/ |
Yumruk rulmanı |
/ |
| Motor tabanı |
Q235B |
A36 |
Q235B |
A36 |
| Üssü çalıştırın. |
HT250/Q235B |
A4835/A36 |
HT250/Q235B |
A4835/A36 |
Yapı Avantajları
1- Rehber sakallı.
Yüksek kaliteli kauçuk rehber rulmanları ile standart, küçük sürtünme katsayısı, titreşim emici ve özellikle eksenel akış pompası için uygundur
Alt kılavuz rulmanı, rotor parçalarının istikrarını büyük ölçüde artıran daha iyi uzunluk-diametre oranına sahip uzanan bir yapıyı benimser;
Yeterli yağlama akımı ve iyi soğutma yağlama etkisi ile tasarlanmış
2Çıkış büküm borusu.
Kesinlik dökme, makul bir eğrilik yarıçapı, iç geçit pürüzsüz geçiş, performans optimizasyonu
Çok kanatlı yapının tasarımı gövdenin dayanıklılığını ve sertliğini artırır
Makul kaldırma deliği tasarımı,konforlu kaldırma
3.Döner odası
Kesinlik dökme, iç geçit pürüzsüz geçiş, performans optimizasyonu
Kolay bakım için yarı yapı
4- İtme birimi.
Geleneksel çalışma koşullarında, dış çemberin ısı radyasyonu kabukları ısı yayar, böylece alanın dışındaki su alma zorluğu çözülür.
Özel çalışma koşullarında,birimin uzun süre çalışmasını sağlamak için sarmalın ısı radyasyonunu arttırın.
Güvenli çalışmayı sağlamak için çevrimiçi titreşim ölçüm ve sıcaklık ölçüm cihazı ile donatılmıştır.
5- Müdür şefi.t
Yüksek dayanıklılıklı çubuk için standart çelik, yüksek dayanıklılık, iyi sertlik, yüksek kritik hız, güvenilir bir işlevi sağlamak
Ve rehber rulman ve paketleme ile eşleşen parça, uygun bakım ile çıkarılabilir koruyucu kol ile sağlanır
6.Tırmanç
3 boyutlu akış teorisi tasarımı ve CFD hesaplama simülasyonu, yüksek verimlilik ve geniş yüksek verimlilik bölgesi ve iyi kavitasyon performansı ile benimsenmiştir.
Bağımsız olarak geliştirilen hidrolik model, yüksek verimlilik alanı geniş
Metal kalıpları, hassas dökümler.
Ürün Avantajları
Yüksek verimli enerji tasarrufu: Hidrolik model 3 boyutlu akış teorisi ile tasarlanmış ve CFD hesaplama simülasyonu ile hesaplanmıştır.Hidrolik bileşenler metal kalıbından yapılır,tam olarak dökülen kılavuz bıçağı kalıbı CNC ile işlenir; kılavuz bıçağı kabuğu ve emme koni boşluğu reçin kum ile dökülür,katı akış kanalı tasarım çizimlerine tamamen uygun, daha yüksek verimlilik ve geniş yüksek verimlilik bölgesi
Yüksek güvenilirlik:Giriş akış kanalı tasarımı makuldür, giriş suyu girdapsız, sorunsuz bir şekilde, mutlak konsantrisite o pompa şaftı,ve rotor parçalarının mükemmel statik dengesi yüksek hızda çalışırken pompanın düşük titreşim ve düşük gürültüye sahip olmasını sağlar
Gelişmiş teknoloji:Tüm parçalar metal kalıp kullanıyor, hassas dökme, parça kalitesi güvenilir.
Az bakım:makul yapı,konforlu montaj ve sökme ve basit bakım
Envanter yönetimi:makul stok yönetimi, kısa teslim süresi, hızlı teslimat
Otomatik izleme:Bağımsız olarak geliştirilen akıllı su pompası sistemi ile donatılmıştır,otomatik izleme fonksiyonu ile
