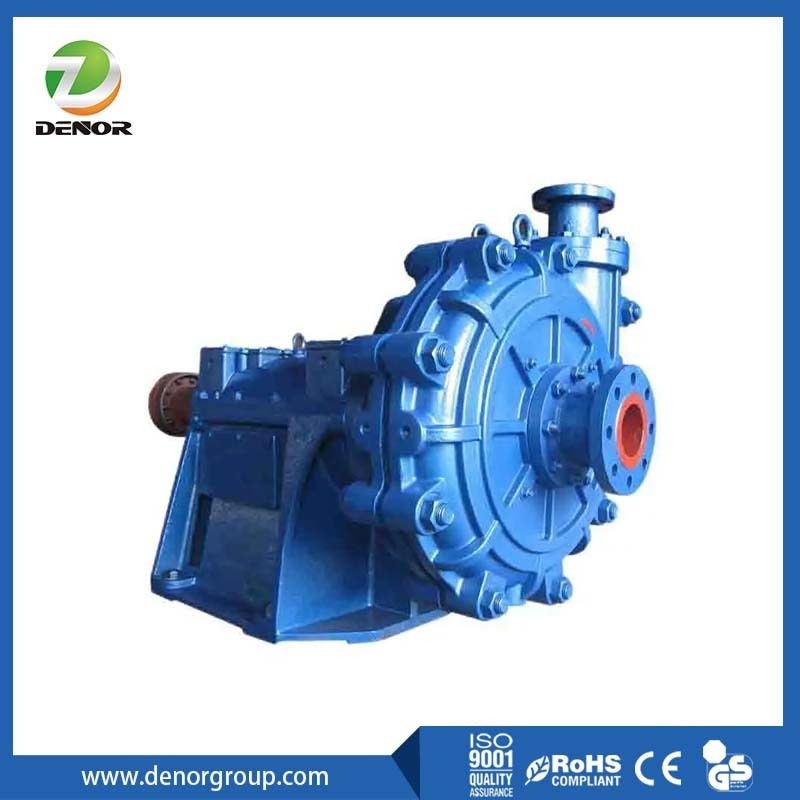

Kum ve Çakıl Pompası
G (GH) serisi kum ve çakıl pompası, tek kademeli, tek emişli, konsol, yatay, santrifüj bulamaç pompasıdır, esas olarak genel bulamaç pompasının taşıyamayacağı kadar büyük aşındırıcı parçacıkları, örneğin granül kömür, metal eritme cürufu ve kök bitkileri taşımak için ve ayrıca tarama, nehir taraması, madencilik ve diğer alanlar için kullanılır. Pompa, özellikle büyük akış miktarı, yüksek konsantrasyon, yüksek basma yüksekliği çalışma koşulları için ve mükemmel kavitasyon direnci ve aşınma direnci sayesinde yüksek sıcaklıktaki güçlü aşındırıcı bulamacın taşınması için uygundur.
G (GH) Tipi Endüstriyel Bulamaç Pompası Üreticiler Yüksek Basınçlı Kum ve Çakıl Pompası.
Kum ve çakıl pompası bir pompa kafası, sızdırmazlık bileşenleri, yatak bileşenleri, braketler vb.'den oluşur. Yatak yağlama yöntemi gres yağlamasıdır.
Kullanım alanı:
Metalurji, madencilik, kömür, enerji yapı malzemeleri gibi endüstriyel sektörlerdeki güçlü korozyon ve yüksek konsantrasyonlu cüruf bulamacının taşınması için uygundur. Kum ve çakıl pompası çok kademeli seri bağlantıda da kullanılabilir.
Yapısal şema:
1. Eksen
2. Braket
3. Çark sökme halkası
4. Konumlandırma manşonu
5. Sızdırmazlık bileşenleri
6. Birleştirme panosu
7. Arka koruma plakası
8. Pompa gövdesi
9. Kartuş
10. Pompa kapağı
11. Ön koruyucu panel
12. Çark 13. Bölünmüş flanş
Performans Parametresi
Model |
Kapasite
Q(m3/sa) |
Basınç
(m) |
Hız
n(dev/dak) |
NPSHr
(m) |
Verimlilik
η(%) |
Ağırlık
(kg) |
Genel boyutlar
U×G×Y (mm) |
Pompa çapı
(mm) |
| Giriş |
Çıkış |
| 6/4D-G |
36.00
108.00
180.00 |
"9.00
8.20
7.00" |
600 |
2 |
55 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
50.40
122.40
187.20 |
12.50
12.00
10.00 |
700 |
2.2 |
54 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
57.60
129.60
194.40 |
16.40
15.50
14.00 |
800 |
2.5 |
55 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
72.00
144.00
208.80 |
20.50
20.00
18.00 |
900 |
2.7 |
55 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
79.20
151.20
216.00 |
24.00
23.50
22.00 |
980 |
2.8 |
58 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
79.20
151.20
216.00 |
25.00
24.50
23.00 |
1000 |
2.5 |
57 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
93.60
162.00
230.40 |
31.00
30.00
28.00 |
1100 |
2.7 |
56 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
100.80
165.60
237.60 |
36.80
36.00
34.00 |
1200 |
3 |
55 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
108.00
180.00
244.80 |
44.00
43.00
40.00 |
1300 |
3.2 |
53 |
460 |
1006×500×673 |
150 |
100 |
| 6/4D-G |
72.00
129.60
187.20 |
51.00
50.60
49.50 |
1400 |
3.5 |
52 |
460 |
1006×500×673 |
150 |
100 |
| 8/6E-G |
"133.20
252
360" |
"15
13
10" |
800 |
2.5 |
60 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"133.2
288
396" |
"19
18.5
13.5" |
900 |
2.5 |
60 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"136.8
288
414" |
"22.5
19.5
16" |
980 |
2.7 |
60 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"144
288
424.8" |
"24
20.90
16.50" |
1000 |
3 |
59 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"144
324
468" |
"30
25.5
20.5" |
1100 |
3 |
58 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"165.6
342
504" |
"36
30.9
24.3" |
1200 |
3 |
57 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"187.2
378
540" |
"42
36
29" |
1300 |
3.2 |
57 |
1120 |
1286×550×862 |
200 |
150 |
| 8/6E-G |
"216
396
576" |
"48.2
42
33.5" |
1400 |
3.5 |
57 |
1120 |
1286×550×862 |
200 |
150 |
| 10/8F-G |
216.00
652.80
489.60 |
12.50
12.00
10.80 |
500 |
3 |
60 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8F-G |
244.80
432.00
594.00 |
18.00
17.10
15.50 |
600 |
3 |
60 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8F-G |
254.00
434.60
635.00 |
21.40
20.40
18.40 |
650 |
3 |
60 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8F-G |
237.60
468.00
684.00 |
21.80
23.70
21.40 |
700 |
3 |
60 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8F-G |
306.00
540.00
792.00 |
32.00
31.00
28.00 |
800 |
2.8 |
59 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8F-G |
329.80
578.00
833.00 |
36.10
35.00
31.00 |
850 |
3.5 |
61 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8F-G |
349.20
612.00
882.00 |
40.50
39.20
34.80 |
900 |
3.7 |
60 |
2250 |
1591x857×1143 |
250 |
200 |
| 10/8F-G |
382.20
650.00
930.60 |
44.20
42.40
37.70 |
940 |
6 |
63 |
2250 |
1591×857×1143 |
250 |
200 |
| 10/8S-G |
216.00
352.80
489.60 |
12.50
12.00
10.80 |
500 |
3 |
60 |
2285 |
1720×950×983 |
250 |
200 |
| 10/8S-G |
254.00
434.60
635.00 |
21.40
20.40
18.40 |
650 |
3 |
60 |
2285 |
1720×950×983 |
250 |
200 |
